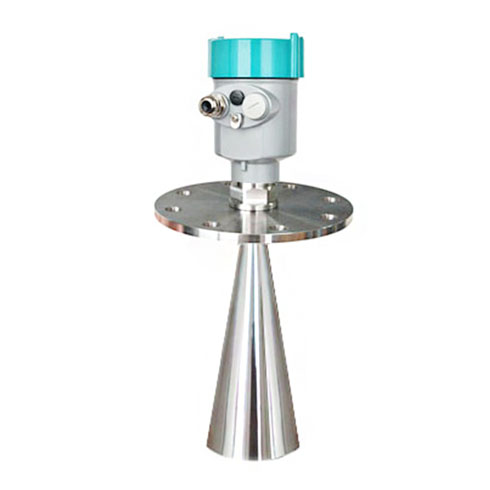

TDRD800型雷达液位计

TDRD800型雷达液位计

TDRD800型雷达液位计

TDRD800型雷达液位计

产品概述:
TDRD800系列雷达传感器是26Ghz高频微波脉冲式雷达物位计。通过雷达天线系统发射约11mm左右的电磁波,通过喇叭口天线的聚焦,在料面上形成反射。再通过天线系统接收到反射回波。因为电磁波的传输速度相当于光速,所以发射到接收几乎是瞬间的。雷达每秒钟发射接收约80次,通过雷达控制系统的微处理器,以计算平均值的方式,*的计算出发射波到接收波的时间差,通过内部软件的计算,换算出雷达零点到料位的空高距离。从而实现料位的连续测量。输出4-20MA模拟量电流信号,直接接入自动化系统(比如PLC/DCS/数显表等)实现罐区料位的自动控制。
测量示意图:
雷达物位天线发射较窄的微波脉冲,经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收,将信号传输给电子线路部分自动转换成物位信号(因为微波传播速度*快,电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的)。毫米波雷达。它具有天线波束窄、分辩率高、频带宽、抗干扰能力强等特点
A 量程设定B 低位调整C 高位调整D 盲区范围
测量的基准面是:螺纹底面或法兰的密封面。
注:使用雷达物位计时,务必保证*高料位不能进入测量盲区(图中D所示区域)。
26G雷达物位计特点:
l 天线尺寸小,便于安装;非接触雷达,无磨损,无污染。
l 几乎不受腐蚀、泡沫影响;几乎不受大气中水蒸气、温度和压力变化影响。
l 严重粉尘环境对高频物位计工作影响不大。
l 波长更短,对在倾斜的固体表面有更好的反射。
l 波束角小,能量集中,增强了回波能力的同时又有利于避开干扰物。
l 测量盲区更小,对于小罐测量也会取得良好的效果。
l 高信噪比,即使在波动的情况下也能获得更优的性能。
l 高频率,是测量固体和低介电常数介质的*佳选择。
