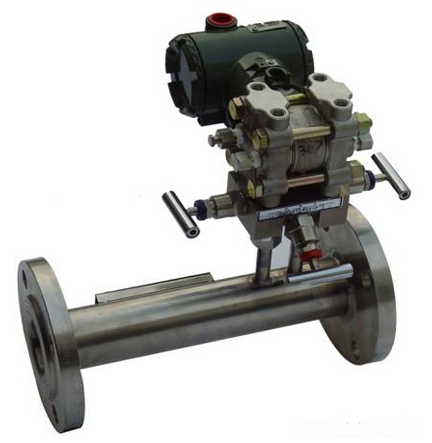

V锥流量计

V锥流量计

V锥流量计

V锥流量计

产品概述:
    V锥流量计又名V型锥流量计;V形锥流量计;一体化V锥流量计。是一种根据质量守恒定律和能量守恒定律来测量管内流体流量的差压式仪表。它利用V锥体在流场中产生的节流效应,通过检测上下游压差来测量流量。与普通节流件相比,它改变了节流布局,从中心孔节流改为环状节流。实践使用证明,V锥流量计与其他流量仪表相比,具有长期精度高、稳定性好,受安装条件局限小、耐磨损、测量范围宽、压损小、适合赃污介质等优点。

产品特点:
具有精度高、稳定性好,受安装条件局限小、耐磨损、测量范围宽、压损小、适合赃污介质等优点。
产品优势:
安装要求低:前0~3D直管道,后0~1D直管段;
量程比宽:通常为10∶1,选择合适的参数*高可做到50∶1
主要技术参数:
精度等级:0.5级(差压流量变送器精度应高于0.2级,含0.2级),(β:0.45~0.85,当β<0.55,量 程比4∶1时,精度等级:≤0.30)
重复性:0.1%
工作压力:0~40MPa(有多个压力等级可供选择)
工作温度:-40~850°C
环境温度:-40~65°C、
安装直管段要求:前0-3D直管道,后0-1D直管段
量程比宽:通常为10∶1,选择合适的参数可达到50∶1
压损小:同样的β值,压损是孔板1/3~1/5
口径:DN25~DN2000
技术特点:
1.安装要求低:前0~3D直管道,后0~1D直管段;
2.量程比宽:通常为10∶1,选择合适的参数*高可做到50∶1;
3.压损小:同样的β值,压损是孔板1/3~1/5;
4.耐磨损:流线型锥形体节流后,在锥形体表面产生真空层效应,使得锥形体不易磨损;
5.不堵塞,不粘附:锥形彻底吹扫式设计避免了流体中的残渣、凝结物或颗粒的滞留;
6.长期稳定性好:β值可长期不变,并保证长期*测量;
7.精度高:0.5级;
8.重复性好:优于0.1%;
9.信号稳定:"信号波动"是孔板的1/10;
10.β值范围宽:V锥流量传感器独特的几何形状允许有广泛的β值范围;
11.口径范围宽:DN25~DN2000;
12.可测高温、高压介质:工作温度*高850℃, *大压力40MPa;
13.可测脏污介质(焦炉煤气、高炉煤气、原料油、渣油等);包括气液两相介质(湿气、冷凝水等)。
