超声波流量计

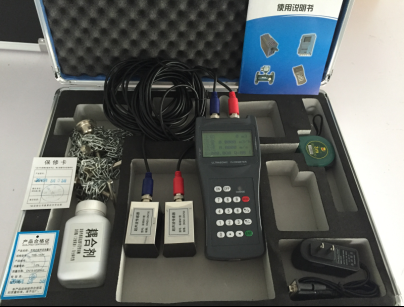

TDS-600H型手持式超声波流量计

TDS-600H型手持式超声波流量计

TDS-600H型手持式超声波流量计

TDS-600H型手持式超声波流量计 适用于各种工业现场中液体流量的在线标定和巡检测量。具有测量精度高、一致性好、电池供电、操作简单、携带方便等特点,是目前国内体积*小、质量*轻,真正意义上的便携式超声波流量计,产品已销韩国、东南亚、澳洲、美国等地区,受到**好评。


  主机技术参数
*  测量精度:优于1%
*  重 复 性:优于0.2%
*  工作电源:90~230VAC (内置镍氢充电电池,充足后可持续工作12小时)
*  安装方式:外敷式安装,操作简单,方便
*  显    示:4行汉字同屏显示瞬时流量、流速、累积流量、信号状态等
*  信号输出:非隔离RS232(通达TUJI扩展协议) /1路隔离OCT输出
*  其它功能:内置数据记录器可记录时间、累积流量、信号状态、工作时间等
             标准数据接口RS232用于联网检测或导出记录数据
             自诊断,提示当前工作状态是否正常
  可选配传感器及参数
标准小型传感器S1型         标准中型传感器M1型             标准大型传感器L1型
标准小支架传感器HS型    标准中支架传感器HM型   高温小型传感器S1H型  高温中型传感器M1H型
技术参数 支架HS型 支架HM型 标准S1型 标准M1型 标准L1型 高温S1H型 高温M1H型
适用管径(DN) 15~100 50~700 15~100 50~700 300~6000 15~100 50~700
材 质 铝合金 ABS 特殊高温材料
工作频率 1MHz
常用安装方法 V (N、W)法 V、Z法 V (N、W)法 V、Z法 Z法 V (N、W)法 V、Z法
标 定 整机配对标定
磁 性
适用温度 0~70℃ 0℃~160℃
防护等级 IP65
外形尺寸 200×25×25 280×40×40 45×30×30 60×45×45 80×70×55 90×85×24 90×82×29
质量(克) 250 1080 75 250 650 94 150
介质种类 水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体
介质浊度 ≤20000ppm且气泡含量小
适用管材 碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道,允许有衬里
管道衬材 环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等
信号电缆 标准配置:5米×2,可选配10米×2或15米×2




·选型编码
 A     B     C     D     E     F    G      H     I
  JN-100H □ — □ — □ — □ — □ — □ — □ — □ — □
字 母 流量计组件/参数 选  项
A 主板版本   8版
B 标准配置传感器   HM    标准中支架传感器
C 可选配传感器(可多选)   HS    标准小支架传感器
D   S1   标准小型传感器
E   M1   标准中型传感器
F   L1    标准大型传感器
G   S1H   高温小型传感器
H   M1H  高温中型传感器
I 电缆长度   ______米×2 (标配5米×2)
举例:JN-100H 8-S1+M1+L1-5
解释:8版手持式超声波流量计,配标准小型、中型、大型传感器,电缆长度5米×2。
