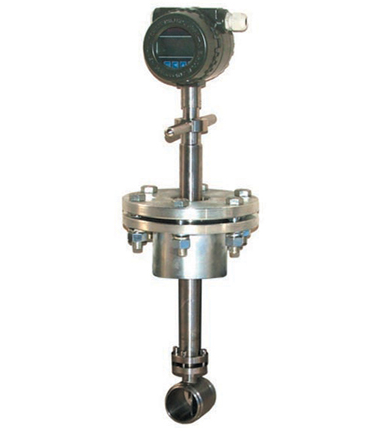

产品概述：

TD-LUCB型插入式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量,特点是压力损失小,量程范围大,精度高,参数能长期稳定。插入式涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用

产品特点：

TD-LUCB型插入式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量,特点是压力损失小,量程范围大,精度高,参数能长期稳定。

产品优势：

在大口径管道上应用经济实惠。

仪表特点：

1.可测量蒸汽,气体,液体的体积流量和质量流量；

2.无机械运动部件,测量精度高,结构紧凑维护方便；

3.压力损失小,量程范围宽；范围度达1:25；

4.采用消扰电路和抗振传感头；

5.采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能；

6.可测介质温度达+250℃。

7.可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）。

主要参数：

公称通经（mm）	250～1500
仪表材质	1Cr18Ni 9Ti
公称压力（Mpa）	PN1.6Mpa；PN2.5Mpa
被测介质温度（℃）	－40～+250℃
环境条件	温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa
精度等级	示值的±2.5%
量程比	1:10；1:15
阻力损失系数	Cd?2.6
输出信号	传感器：脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V 变送器：两线制4 ~ 20mADC电流信号
供电电源	传感器：、+24VDC 变送器：+24VDC 现场显示型：仪表自带3.2V锂电池
信号传输线	KVVP3×0.3（三线制），2×0.3（二线制）
传输距离	≤500m
信号线接口	内螺纹M20×1.5
防爆等级	ExdIIBT6
防护等级	IP65
允许振动加速度	1.0g

选型说明：

代号	口径
020	200mm
025	250mm
030	300mm
035	3500mm
040	400mm
045	450mm
050	500mm
--------	--------
200	2000mm
	代号	功能1
	N	无温压补偿
	Y	有温压补偿
		代号	输出型号
		F1	4-20mA输出（二线制）
		F2	4-20mA输出（三线制）
		F3	RS485通讯接口
			代号	被测介质
			J1	液体
			J2	气体
			J3	蒸汽
				代号	功能2
				E	2.5级
				T1	常温
				T2	高温
				T3	蒸汽
				P1	1.6MPa
				P2	2.5MPa
				P3	4.0MPa
				D1	内部3.6V供电
				D2	DC24V供电
				B1	不锈钢
				B2	碳钢
