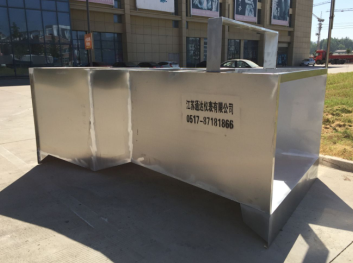

B=1000不锈钢巴氏计量槽

不锈钢巴氏计量槽产品介绍：江苏通达仪表有限公司**生产与明渠流量计配套使用的各种规格的量水堰槽（不锈钢巴氏计量槽）、堰板（三角堰，矩形堰）。提供各种规格（B=25、B=51、B=76、B=152、B=228、B=250、B=300、B=450、B=600、B=750、B=900、B=1000、B=1200、B=1500、B=1800）

不锈钢巴氏计量槽(Parshall flume)的原型是文丘里水槽,后者的实验是VM.Cone于1915年在美国的科罗拉多洲开始进行的。1922年F;.L.Parshall对此进行了根本性的变革,制作了现在通用的不锈钢巴氏计量槽。以后又多次重复了水力学实验,制成了尺寸为1英寸到50英寸的各种量水槽。不锈钢巴氏计量槽名字是1929年美国土木学会命名的。此后,英国、瑞士、意大利、印度、阿根廷等许多国家也提出了各种类型的文丘利水槽的设计方案并进行了实验,但不锈钢巴氏计量槽仍是文丘利水槽中*普及的水槽。总得来说,不锈钢巴氏计量槽形状复杂,比堰的价格高,而且为了提高精度要求量水槽的各部分尺寸准确,这是其缺点。但也有这样一些其它测量装置无法比拟的优点:水位损失小(约为堰的四分之一)、水中即使有固态物质也几乎不沉淀、接近流速的影响小、对下流侧的水位影响比较小等,所以被用来测量农业用水、工业用水等其它液体的流量。巴歇尔量水槽由上游收缩段、短直喉道和下游扩散段三部分组成。收缩段的槽底向下游倾斜,扩散段槽底的倾斜方向与喉道槽底相反

其它常数项需要实验确定,一般情况如下,F=60cm, G=90cm; K=8cm, N--23cm,x=5cm, y=8cm; E根据渠道深度而定,高出上游水位0.1-0.2cm,一般可采用1.00米。量水槽上下游护底长都为槽底高H的函数: 上游护底L,二4H; 下游护底L,=(6^-8) H; 同时,由于量水槽内流速较大,喉道中水面的波动也很大,直接在槽中测定水位有困难。因此,在槽壁设置后观测井,安量测水尺。井底比槽槛要低20-25cm,测井与量水槽可用平置的金属管或混凝土管连接,管子的中心线应高出槽底3cm,上游水尺位于喉道上游距喉道首端((2/3)A处,下游水尺位于喉道末端以上5cm的槽壁处,详细尺寸见图1一1。上下游水尺零点与槽底高要齐平,观测井要无漏水现象,井中经常理泥沙,井上加盖,避免杂物入内。

不锈钢巴氏计量槽结构是上游收缩段、短直喉道、下游扩散段和安装支架四部分组成。不锈钢巴氏计量槽配套TD-1D超声波明渠流量计才可以测出瞬时流量、累计流量、液位。

不锈钢巴氏计量槽应用城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉渠道等，适用行业：化工、环保、水利、轻纺、冶金、造纸、给水、食品、酿造、电力等

不锈钢巴氏计量槽用途：与明渠流量计(TD-1D 型超声波明渠流量计)配合使用，把明渠内流量的大小转成液位的高低。测量明渠内水的流量。如灌渠、污水沟、城市下水道的流量。

不锈钢巴氏计量槽工作原理：明渠内的流量越大，液位越高；流量越小，液位越低。对于一般的渠道，液位与流量没有确定的对应关系。因为同样的水深，流量的大小，还与渠道的横截面积、坡度、粗糙度有关。在渠道内安装量水堰槽，由于堰的缺口或槽的缩口比渠道的横截面积小，因此，渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。同样的量水堰槽放在不同的渠道上，相同的液位对应相同的流量。量水堰槽把流量转成了液位。通过测量量水堰槽内水流的液位，再根据相应量水堰槽的水位---流量关系，反求出流量。

不锈钢巴氏计量槽材质：玻璃钢、不锈钢材料。

不锈钢巴氏计量槽流量范围：10升/秒～1000升/秒(由配用不锈钢巴氏计量槽的规格决定)

不锈钢巴氏计量槽特点：精度高、耐腐蚀性强、耐候性好、不易变形龟裂、外形美观，轻质高强。

不锈钢巴氏计量槽安装步骤：

明渠土建安装准备在安装前首先察看地形，进水口必须高于出水口，确保有水位差,出水畅通，这是成功安装不锈钢巴氏计量槽明渠流量计的关键。江苏通达仪表有限公司提供安装图纸及安装指导。

1.不锈钢巴氏计量槽的尺寸与渠道安装有关，请用户根据现场情况而定。根据现场渠道的宽度和高度，还有*大流量来选择不锈钢巴氏计量槽用几号槽。流量越大，相应增加壁厚

2.不锈钢巴氏计量槽的中心线要与渠道的中心线重合,使水流进入不锈钢巴氏计量槽不出现偏流。

3.不锈钢巴氏计量槽通水后，水的流态要自由流。不锈钢巴氏计量槽的淹没度要小于规定的临界淹没度。临界淹没度就是说下水位的*高水平面高出不锈钢巴氏计量槽的*低平面了，应该把下水位在降低

4.不锈钢巴氏计量槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入不锈钢巴氏计量槽。即没有左右偏流，也没有渠道坡降形成的冲力。

5.不锈钢巴氏计量槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经不锈钢巴氏计量槽的计量部位。不锈钢巴氏计量槽的计量部位是槽内喉道段。

6.把明渠流量计安装在不锈钢巴氏计量槽吼道口上游，如果槽比较小，要装在整个槽的上游。

7.通电，就可以进入菜单设置，设置完毕就可以使用了。

产品材质规格、每小时*大流量、体积大小

序号	产品名称	材质	规格型号	大流量（立方/小时）*	体积（立方米）
1	巴氏计量槽	玻璃钢、不锈钢	B=25	19.44	0.04
2	巴氏计量槽	玻璃钢、不锈钢	B=51	47.52	0.07
3	巴氏计量槽	玻璃钢、不锈钢	B=76	115.56	0.17
4	巴氏计量槽	玻璃钢、不锈钢	B=152	399.6	0.56
5	巴氏计量槽	玻璃钢、不锈钢	B=228	900	0.98
6	巴氏计量槽	玻璃钢、不锈钢	B=250	900	2.96
7	巴氏计量槽	玻璃钢、不锈钢	B=300	1440	3.24
8	巴氏计量槽	玻璃钢、不锈钢	B=450	2268	3.96
9	巴氏计量槽	玻璃钢、不锈钢	B=600	3060	4.71
10	巴氏计量槽	玻璃钢、不锈钢	B=750	3960	5.50
11	巴氏计量槽	玻璃钢、不锈钢	B=900	4500	6.31
12	巴氏计量槽	玻璃钢、不锈钢	B=1000	5400	7.12
13	巴氏计量槽	玻璃钢、不锈钢	B=1200	7200	8.38
14	巴氏计量槽	玻璃钢、不锈钢	B=1500	9000	10.32
15	巴氏计量槽	玻璃钢、不锈钢	B=1800	10800	12.40
