LS1206B型便携式流速测算仪

LS1206B型便携式流速测算仪（简称便携式流速仪）是为水文站、厂矿、环保监测站、农田排灌、水文地质调查等部门在野外进行明渠流速流量测量而研制的。

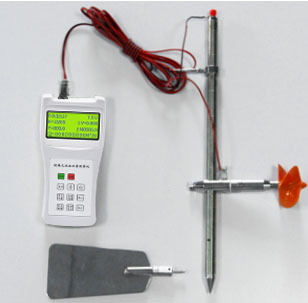

便携式流速仪主要由LS1206B型旋桨式流速传感器(或其它型号的旋杯旋桨流速仪)、LS1206B型流速测算仪、0.4m*4Ф16测杆组成。全套仪器置于高级铝合金密码箱内。使用时，按图1所示组装成一体，接通信号线，即可进行各明渠中流速的测量，并自动显示流速。图1. 便携式流速仪安装图

该仪器结构简易、轻巧方便、耗电省、功能齐全、自动化程度高、稳定可靠，明渠流量测量标准，配置60度高温旋桨。

一．仪器的技术要求：

仪器编号：＿＿＿＿＿、K＿＿＿＿＿、C＿＿＿＿＿＿

测速范围：0.06-5.00 m/s (可到7.00m/s)

测流误差：1.5%

显示屏：4*16位液晶显示

测量方式：测杆定位测量（亦可缆绳悬挂定位测量）

温度范围：－20℃- 60℃

电源：DC8.4V（充电电池）,充满后可连续工作40小时以上.

二．测量原理：

本仪器依据明渠测流的流速面积法原理设计，测出流速即可得流量

1. 流速测定：

测流速时，由水力推动旋桨式转子流速仪旋转，内置信号装置产生转数信号，由下面公式计算流速：

式中：V：测流时段内平均流速（m/s）

K：桨叶水力螺距

C：流速仪常数

T：测流历时（单位为S）

N：T时段内信号数

本仪器使用时，K 、C均为常数，测流时，只要测出T和N，即可算出流速。

2. 流量的计算：

流量测定根据明渠流量测量的流速面积法，先测出流速再乘以断面面积即得流量。
