TD-ZM20CE直升式流量闸门一体机施工方案

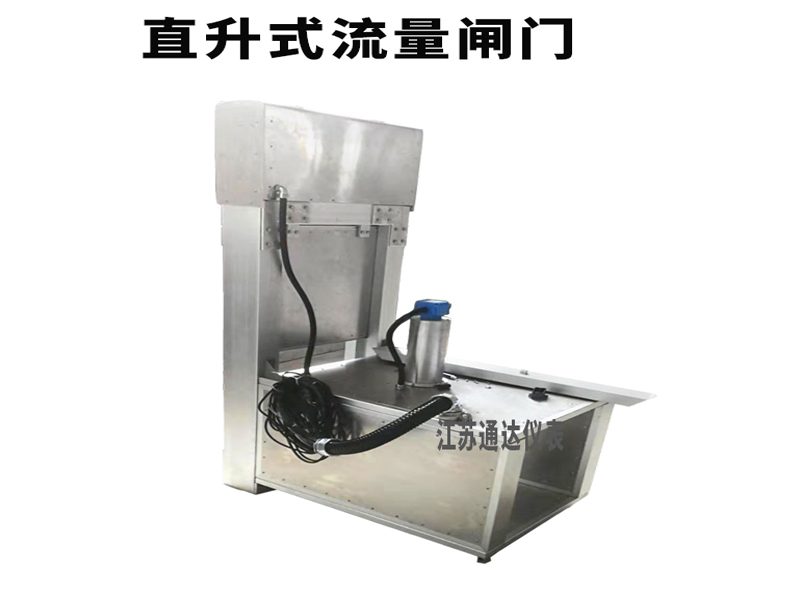

一、TD-ZM20CE直升式流量闸门一体机产品简介：
直升机一体化闸门是一个用于控制流量逬入支渠或管道的的垂直开度式闸门。它集成了闸门、驱动装置、控制系统、传感器、太阳能动力和通讯系统。 ‘
直升机一体化闸门与流量计配合使用，*大地保证了流量的精准计量。
它可以为操作人员提供多种自动控制方式。

二、TD-ZM20CE直升式流量闸门一体机技术特点参数：
一体化的物联网控制系统
 由于只有1个活动部件，维护量*低
 双向止水密封
 可选择前壁式安装、门槽式、孔洞嵌入式安装
 可无线远程操作、现场电动开关、现场手动摇把开关
闸门材料铝合金
电动双丝杆驱动，动力平衡，提升稳定
供电：太阳能供电，电池寿命5年，或者AC220V，AC380V
组网方式：4G、专网、无线电、以太网
开度传感器：霍尔、拉线双保护
水位传感器：超声波、压力、电子水尺
测量范围：流速0.01-10m/s,流量精度5%（默认测     量方式多声道超声波时差法），可以选多普勒流速法（多点多普勒）、电磁法流速发

三、TD-ZM20CE直升式流量闸门一体机安装选点与产品技术优缺点分析：
优势：一体化闸门控制技术非常成熟，远程化控制非常可靠，模块化设计，零部件通用性、兼容性高，非常便于后期检修和运行维护；
难点：流量测量精度各大灌区普遍反映精度不高。问题原因分析如下
测量流量模式超声波时差法：用低功耗发射电路，用GP21计时电路；测量电路发射功率低，穿透力差，在有泥沙气泡的时候，声波被反射，接受信号差，流量突变。另外就是闸门前后测量流量，闸门前后流体紊乱不是测量理想位置。
