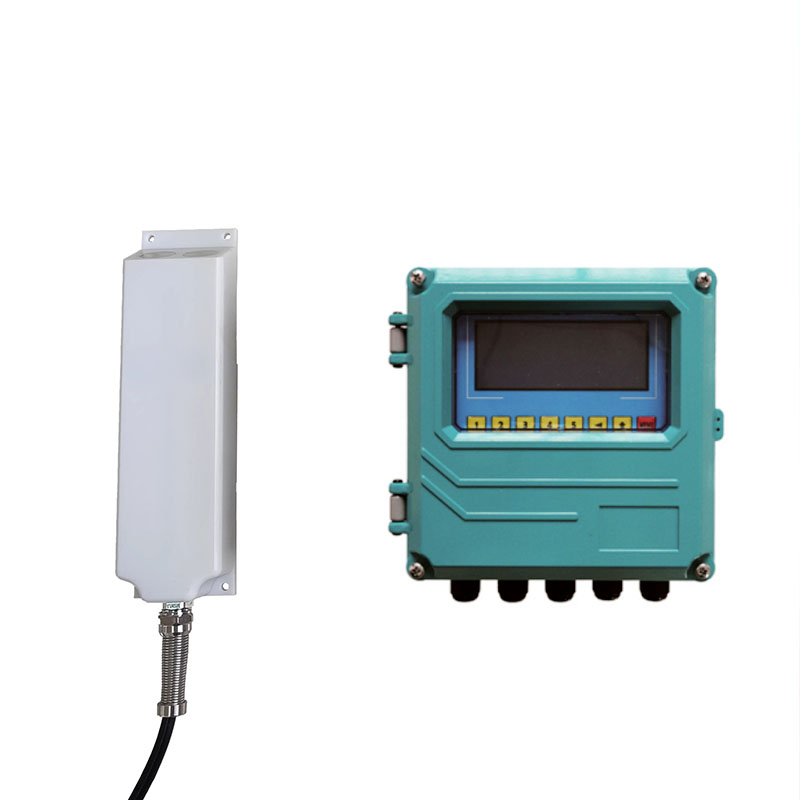

在线多普勒流速流量仪

在线多普勒流速流量仪

在线多普勒流速流量仪原理：当超声波声源和观察者做相对运动时，观察者接收到的频率与超声波声源频

率不同。因此，相对于超声波换能器的随水移动的小颗粒、小气泡也会使换能器接收频率的改变，且

随水中悬浮运动速度的增加而增加，由此测出多普勒频移，换算得到多普勒流量计所处水的流速。再

乘以渠道的截面积，得到流量信息。

因为声音在水中传播速度与水温密切相关，所以多普勒原理进行流速测量需获得水中声音传播的

速度。因此设备内置了温度传感器用于温度测量，进而修正声速。液位深度测量采用扩散硅压力传感

器，测量流速传感器所处位置距离液面的距离。

三、在线多普勒流速流量仪特点

采用 Modbus 通信协议，利用 RS485 总线进行通信

水下传感器设备安装方便；有金属底座固定装置，安装简单

设备全部采用电子设计，宽电压供电，低功耗，无机械部件

具有测量准确、稳定，可靠性，抗干扰性

应用范围**，可以在自来水到黄河水的各种水环境中应用

二、在线多普勒流速流量仪参数四术参数

测量种类：点流速、液位、温度、流量

显示：仪表12964液晶显示

选配：选配内置超声波液位计、电导率传感器

测量方式：在线式

测量原理：声学多普勒法，速度面积法

流速：量程：0.021m/s～6.00m/s，精度：±1.0%±1cm/s

水位：量程：0.03m～5m（可定制 10m） 工作水深：0.1～5m

瞬时流量范围：1L/s～99.99m³/s

累计流量范围：0.1m³～999999m³

工作电压：DC12-18V

功耗（DC12V）：1-3W

数据更新周期：6s～60s（可调）

防护等级：IP68

输出信号：Modbus RS485

输出信号内容：点流速、瞬时流量、水位、温度

液体压力要求：自然环境状态下，1 个标准大气压

可靠性 MTBF：>25000h
